Переносное заземление ЗПМЗ предназначено для защиты работающих на отключённых участках ВЛ от поражения электрическим током в случае ошибочной подачи напряжения на этот участок или появления на нём наведенного напряжения.

Конструктивные особенности

Переносные заземления ЗПМЗ обеспечивают надежное и быстрое заземление фазных проводов ВЛ, посредством байонетного пружинного зажима, который позволяет производить постановку/снятие заземления движением «на себя».

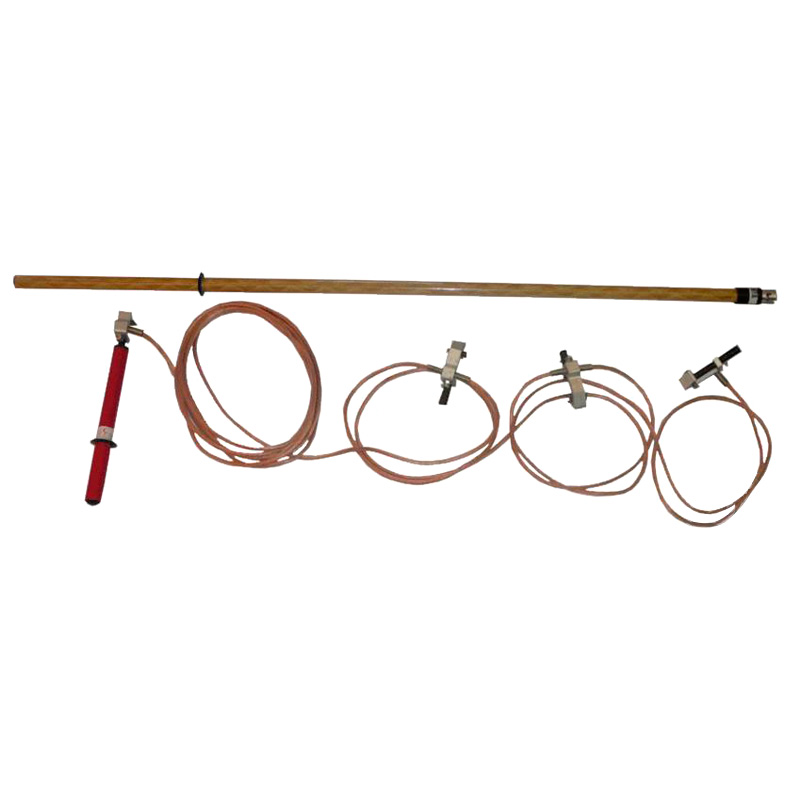

Заземление состоит из байонетного зажима для закрепления на фазном проводе ВЛ, металлических токопроводящих звеньев, изолирующей стеклопластиковой штанги с рукояткой, заземляющего проводника, и струбцины для присоединения к заземленным элементам конструкции ВЛ.

Технические характеристики
Заземление	ЗПМЗ-110-220	ЗПМЗ-330-500	ЗПМЗ-750	ЗПМЗ-1150
Номинальное напряжение электроустановок, кВ	110-220	330-500	750	1150
Длина изолирующей части штанг, м, не менее	0,5	1,0	1,0	1,0
Длина рукоятки, м, не менее	0,9	1,0	1,0	1,0
Количество металлических звеньев	2	2	4	5
Количество звеньев общее	3	3	5	6
Общая длина штанги в собранном виде, м	4,4	6,0	8,1	10,0
Длина в транспортном положении, м	1,7	2,25	2,25	2,2
Сечение заземляющего провода, мм²	25	25	25	25
Длина заземляющего спуска, м, не менее	4	4	4	4
Ток термической стойкости в течение 3 сек., КА	4	4	4	4
Длина каната изолирующего, поддерживающего, м	-	10	10	12
Длина каната фиксирующего, м	1,0	1,0	1,0	1,0
Масса, кг, не более	3,9	4,5	6,1	6,9
