Штанга шунтирующая ШШ предназначена для комплектации съемной изолирующей вышки, для технического обслуживания устройств контактной сети электрифицированных железных дорог под напряжением 3,3 кВ постоянного тока и 27,5 кВ переменного тока частотой 50 Гц.

Конструктивное исполнение

Штанга изготовлена из электроизоляционного стеклопластика, имеет защитно-декоративное покрытие, обеспечивающее длительный срок эксплуатации.

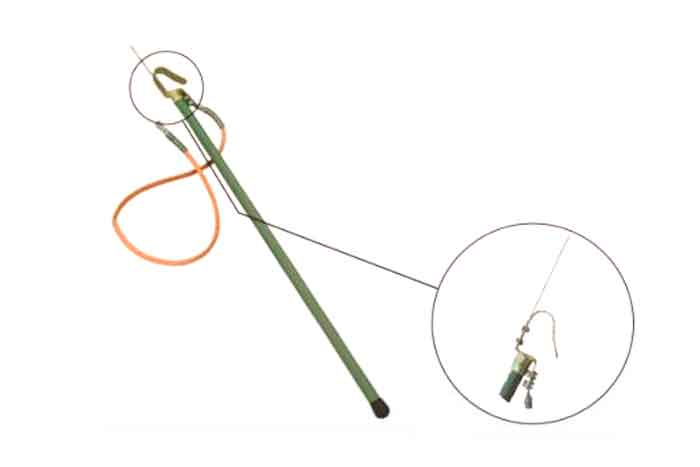

Штанга ШШ состоит из:

рукоятки;
рабочей части (крюк для фиксации на проводах контактной сети и сменный проводник для проведения “искровой пробы”);
соединительного проводника.

Соединительный проводник изготовлен из медных жил, покрытых прозрачной полимерной оболочкой. Концы проводника запрессованы в специальные кабельные наконечники. Для защиты проводника от излома, в местах его подсоединения к кабельным наконечникам имеются оболочки в виде пружин из гибкой стальной проволоки.
