Что такое гидравлика

Гидравлические системы, виды гидравлического оборудования

Гидравлика — наука, которая изучает свойства жидкости в состоянии равновесия, описывает законы их движения и разрабатывает методики применения теоретических знаний при решении инженерных задач на практике. Слово «гидравлика» переводится с греческого языка как «вода в трубе».

Понятия гидравлики и гидромеханики тесно переплетаются. Однако в гидравлике при изучении законов движения жидкостей допускаются достаточно большие приближения. В гидравлике, как правило, в качестве жидкости принимается вода, а при рассмотрении вопросов динами за основу принимается одноразмерное движение.

В ХХ веке гидравлика резко меняет вектор своего развития: делается акцент на изучение закономерностей вязких жидкостей (нефти, масел), их газов и неньютоновских жидкостей. Теперь в гидравлике больше внимания уделяют изучению закономерностей, свойственных всем жидкостям (а не только воде).

Развитие компьютерных технологий позволило перенести теоретические знания гидравлики в новую плоскость. Теперь при решении инженерных задач активно применяют трехмерное моделирование гидравлических и гидродинамических процессов.

Теоретические основы гидравлики применяются в системах:

  • теплоснабжения;
  • водоснабжения;
  • канализации

населенных пунктов и предприятий.

Виды гидравлического оборудования

Гидравлическим оборудованием называются механизмы и силовые агрегаты, в которых роль рабочего тела выполняют жидкости, а принцип действия таких агрегатов основан на законах гидравлики.

Гидравлические насосы

Категории гидравлических насосов: пластинчатые, радиально-поршневые, шестеренные насосы, гидромоторы, роторно-винтовые насосы.

Гидравлические насосы подразделяются на шесть категорий.

  1. Пластинчатые насосы. Чаще всего применяют пластинчатые насосы двойного и одинарного действия. Ротор и статор — основные узлы насосов обоих типов. Отличительная особенность пластинчатых насосов — овальный статор.
  2. Радиально-поршневые насосы. Создают давление до 700 бар. Применяются в гидропрессах, гидроподъемниках, замках. Основные узлы радиально-поршневого насоса: эксцентричный вал и клапанный распределитель. Обычно устанавливают нечетное количество клапанов.
  3. Шестеренные насосы внутреннего зацепления. Насосы имеют особую форму зубьев, исключающую запираемые объемы. Это ведет к снижению уровня шума и увеличению всасывающих характеристик. Этот вид насосов применяется и в передвижных автопогрузчиках, и в установленных стационарно станках и прессах. Эти насосы имеют объем рабочей камеры от 3 до 250 см3, частоту вращения вала от 500 до 3000 об/мин и развивают давление до 300 бар.
  4. Шестеренные насосы наружного зацепления. При зацеплении шестерней приводного и ведомого валов возникает минимальный зазор. Насосы отличаются высоким давлением, широким диапазоном температур, вязкости и частоты вращения вала. Чаще всего применяется в автопогрузчиках.
  5. Гидромоторы. В этих агрегатах роль привода играет рабочая жидкость.
  6. Роторно-винтовые насосы. За счет использования в одном корпусе двух или трех роторов достигается:
  • низкий уровень шума;
  • широкий диапазон объема рабочей камеры (от 15 до 3500 см3). Данные насосы востребованы в театральном хозяйстве.

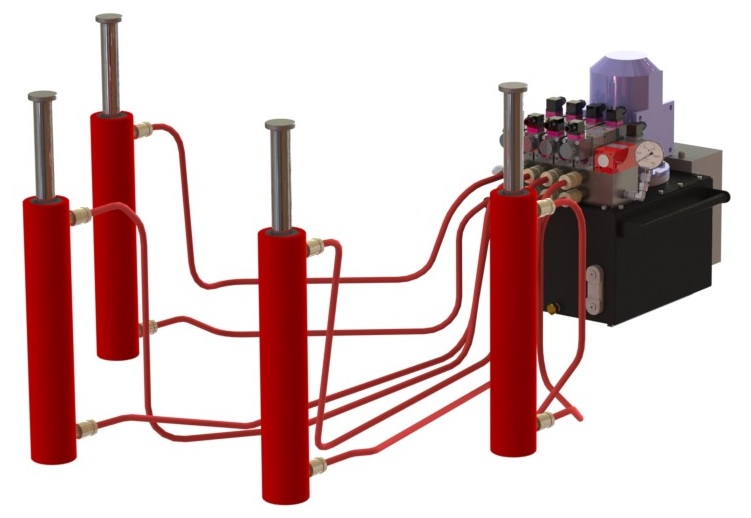

Гидравлические системы

Под гидравлической системой подразумевается комплекс взаимодействующих между собой элементов посредством воздействия на рабочую жидкость. При этом гидравлическая система постоянно находится в состоянии равновесия: изменение параметров в одном из элементов системы мгновенно приводит к изменению параметров в другом элементе (или даже целом ряде элементов).

Гидравлические жидкости

Гидравлическими называются жидкости, способные:

  • образовывать на поверхности рабочих механизмов устойчивую смазывающую пленку, предотвращающую их преждевременный износ;
  • незначительно повышать вязкость при росте температуры;
  • повышать вязкость при повышении давления в заданных пределах;
  • работать с различными материалами;
  • восстанавливать вязкость с помощью присадок;
  • многократно выдерживать температурные колебания;
  • противостоять процессам окисления;
  • практически не сжиматься и не расширяться;
  • выделять мало пены и поглощать мало воздуха;
  • закипать при высокой температуре;
  • иметь высокую плотность и хорошую теплопроводность;
  • быть хорошим диэлектриком;
  • не гореть и не выделять токсичных паров;
  • поддаваться фильтрации.

Резьбовые трубные соединения

Соединение труб на резьбе позволяет провести монтаж гидросистемы любой конфигурации в кратчайшие сроки. Конструкция резьбы обеспечивает надежное плотное соединение. Для резьбового соединения сложных участков используют гидравлические шланги.

Производители гидравлического оборудования

  1. АО «Гидропривод», г. Харьков. На заводе занимаются разработкой и производством:
  • радиально-поршневых насосов типа НР2, типа 50НРР;
  • аксиально-поршневых насосов типа НА…47М;
  • гидравлические демпферы типа ЦВ 63, ЦГ 67, НЦ-1100;
  • станции гидропривода.



  1. ООО «Гидроаппаратура» г.Харьков. Завод производит:
  • гидрораспределители диаметром 6 и 10 мм, секционные и с электрогидравлическим управлением;
  • гидрозамки;
  • предохранительные и обратные клапаны;
  • гидростанции;
  • гидронасосы;
  • гидроцилиндры.



  1. ОАО «Брянковский завод фильтров и сепараторов», г.Брянка, Украина, является лидером по производству оборудования для транспортировки и фильтрации масел, используемых для смазки и охлаждения станочного оборудования:
  • воздушного фильтра Сапун 20;
  • электронасоса ЭН1;
  • гидроциклона типа Х45-3;
  • масляного фильтра Ф10;
  • магнито-пористого фильтра ФМП-16/40;
  • фильтра-транспортера Х44-3Х;
  • магнитного сепаратора Х43-4Х;
  • всасывающего фильтра ФВСМ1.



  1. ОАО «Николаевский завод смазочного и фильтрующего оборудования», Украина, специализируется на производстве:
  • смазочных систем;
  • нагнетательного оборудования систем смазки;
  • дозаторов;
  • приборов контроля;
  • фильтров;
  • клапанов и соединений.
