Заземление ЗПП-1-0/0-16-021 предназначено для заземления электроустановок до 1000 В при работах со снятием напряжения на сборных шинах РУ щитов и на оборудовании, получающем от них питание.

Конструктивное исполнение

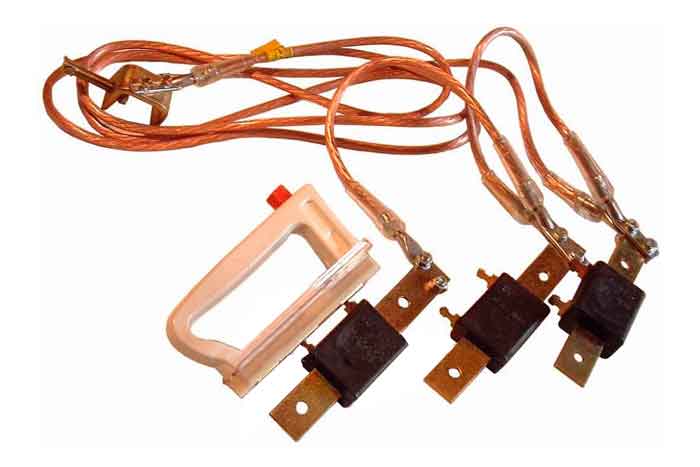

Заземление состоит ЗПП-1-0/0-16-021 из изоляторов, гибких проводов для заземления и закорачивания между собой токоведущих частей всех фаз установки, струбцины для присоединения к заземляющему устройству и ручки-съемника, предназначенного для монтажа и демонтажа изоляторов, плавких предохранителей всех типоразмеров NT, а также предохранителей ПН2 и ППН-3.

Ножи изоляторов ЗПП-1-0/0-16-021 разъединены между собой диэлектрическим промежутком внутри пластикового корпуса, что дает возможность заземлять цепи только одного потребителя на шине, не нарушая электроснабжения остальных потребителей.

Провода закреплены на нижних ножах изоляторов. Гибкие провода изготовлены из медных жил, покрытых прозрачной полимерной оболочкой. Концы проводов запрессованы в специальные кабельные наконечники. Для защиты проводов от излома, в местах их подсоединения, имеются гибкие амортизаторы из полимерного материала.

Технические характеристики
Наименование параметра	Значение параметра
Номинальное напряжение электороустановки, кВ	1,0
Ток термической стойкости в течение 3 сек., кА	2,5
Длина закорачивающего проводника, м, не менее	0,6
Длина заземляющего проводника, м, не менее	2,0
Сечение заземляющего проводника, мм², не менее	16
Количество фазных ножей, шт.	3
Масса заземления, кг, не более	1,9
