Цифровые частотомеры электронные

Рейтинг:
Голосов пока нет
В наличии

ОАО «Меридиан имени С.П. Королёва» осуществляет разработку и производство уникальных в своей сфере частотомеров, которые измеряют частоту и период сигналов, а также частоту и период продолжительности и повторения импульсов, счет числа (прибавление) электрических колебаний.

Частотомеры электронно-счетные

Прибор, с помощью которого можно определить, а также измерить частоту и период синусоидальных сигналов это ЧАСТОТОМЕР ЭЛЕКТРОННО-СЧЕТНЫЙ Ч3-63/1. Область применения информационно-измерительные и технологические системы, контролируемые ЭВМ. Используются для настройки, калибровки и испытания генераторов, фильтров, приемо-передающих приборах.

Частотомер электронно-счетный вычислительный Ч3-64/1 имеет возможность измерять частоту и период непрерывных электрических сигналов, даже в которой присутствуют ИМ-сигналы, также производит счет электрических колебаний. При работе со сменными блоками расширяется зона измерения.

Частотомеры электронные цифровые

Однако производство не стоит на месте, вскоре был разработан ЧАСТОТОМЕР ЭЛЕКТРОННЫЙ ЦИФРОВОЙ UA Ч3-64/2 разработан для замены вышесказанного частотомера ЧЗ-64/1. Данный прибор ЧЗ-64/2 может работать как автономно, так и в составе автоматических измерительных систем.

Частотомер электронный цифровой UA ЧЗ-79М используется для автоматического контроля, измерения частоты беспрерывных гармонических сигналов.

Частотомер электронный цифровой UA ЧЗ-101 аналогичен предыдущему ЧЗ-79М, однако в его возможности входит измерение частоты импульсно-модулированных сигналов в сверхобширном диапазоне частот. Частотомер был разработан в замен ЧЗ-66. Сфера применения: исследовательские лаборатории радиолокации, метрологические центры, в космической связи и т.д.

Частотомер электронно-счетный Ч3-63/1

Частотомер электронно-счетный Ч3-63/1



Технические характеристики

Наименование параметра Значение
Диапазон измеряемых частот синусоидальных сигналов 0,1 Гц - 1500 МГц
Уровни входного синусоидального сигнала 0,03 - 10 В (0,1 Гц - 1000 МГц)
30 мкВт - 10 мВт (1000 - 1500 МГц)
Диапазон измеряемых частот импульсных сигналов 0,1 Гц - 200 МГц
Напряжение входного импульсного сигнала 0,1 - 10 В
Погрешность измерения частоты, не более ± 5·10-7 ±1 ед. сч.
Относительная погрешность по частоте кварцевого генератора за 30 суток / за 12 месяцев ±1,5·10-7 / ±5·10-7
Диапазон коррекции частоты кварцевого генератора ±5·10-7
Диапазон измеряемых периодов синусоидальных и импульсных сигналов 0,1 мкс - 104 с (10 МГц - 10-4 Гц)
Диапазон измеряемых длительностей импульсов 0,1 мкс - 10 с
Входное сопротивление и емкость 1 МOм (50 Ом), 50 пФ
Питание 220 В, 50 Гц; 220 (115) В, 400 Гц;
источник постоянного тока 27 В
Потребляемая мощность 60 В·А
Рабочий диапазон температур от -30°С до +50°С
Размеры 312х95х335 мм
Масса 6 кг

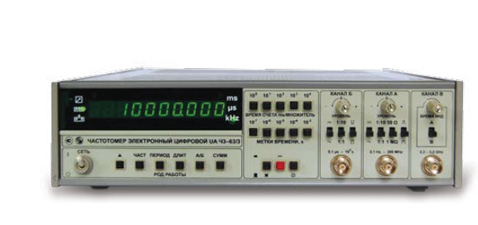

Частотомер электронный цифровой Ч3-63/3

Частотомер электронный цифровой Ч3-63/3



Технические характеристики

Наименование параметра Значение
Диапазон измеряемых частот синусоидальных сигналов 0,1 Гц - 3200 МГц
Уровни входного синусоидального сигнала 0,03 - 10 В (0,1 Гц - 1000 МГц)
30 мкВт - 10 мВт (1000 - 3200 МГц)
Диапазон измеряемых частот импульсных сигналов 0,1 Гц - 200 МГц
Напряжение входного импульсного сигнала 0,1 - 10 В
Погрешность измерения частоты, не более ± 5·10-7 ±1 ед. сч.
Относительная погрешность по частоте кварцевого генератора за 30 суток / за 12 месяцев ±1,5·10-7 / ±5·10-7
Диапазон коррекции частоты кварцевого генератора ±1,5·10-7
Диапазон измеряемых периодов синусоидальных и импульсных сигналов 0,1 мкс - 104 с (10 МГц - 10-4 Гц)
Диапазон измеряемых длительностей импульсов 0,1 мкс - 10 с
Входное сопротивление и емкость 1 МOм (50 Ом), 50 пФ
Питание 220 В, 50 Гц; 220 (115) В, 400 Гц;
источник постоянного тока 27 В
Потребляемая мощность 60 В·А
Рабочий диапазон температур от -30°С до +50°С
Размеры 312х95х335 мм
Масса 6 кг
Интерфейс RS-232

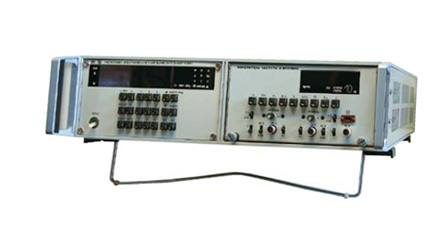

Частотомер электронно-счетный вычислительный Ч3-64/1

Частотомер электронно-счетный вычислительный Ч3-64/1



Технические характеристики

Наименование параметра Значение
Диапазон измеряемых частот непрерывных сигналов, МГц 0,005 – 1500
со сменным блоком ЯЗЧ-175/1, ГГц 1,5 – 18
Диапазон измерения несущей частоты ИМ-сигналов, МГц 100 – 1500
со сменным блоком ЯЗЧ-175/1, ГГц 1,5 – 18
Диапазон измеряемых длительностей импульсов 10 нс - 2x104 c
Диапазон измеряемых интервалов времени, с 0 - 2x104
Разрешающая способность измерения интервалов времени не более, нс 1
Потребляемая мощность, В·А 180
Питание 220 В, 50 Гц; 220 В,
115 В,400 Гц
Рабочий диапазон температур, °С от -10 до +50°С
Габариты, мм 488х133х574
Масса, кг 22

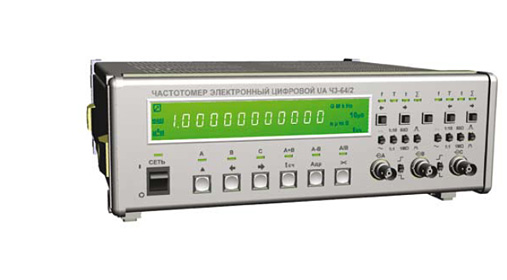

Частотомер электронный цифровой UA Ч3-64/2

Частотомер электронный цифровой UA Ч3-64/2



Технические характеристики

Наименование параметра Значение
Диапазон измеряемых частот синусоидальных сигналов, МГц 0,005-1500
Диапазон измеряемых несущих частот импульсно-модулированных сигналов, МГц 100-1500
Диапазон измеряемых длительностей импульсов 10 нс – 2·104 с
Диапазон измеряемых интервалов времени, с 0 - 2·104
Разрешающая способность измерения временных интервалов, нс 1
Уровень входных сигналов НГ: ИМ 10 мВ - 10 В
200 мкВт – 10 мВт
Уровень сигналов импульсной формы 150 мВ – 10 В
Минимальная длительность входных ИМ-сигналов, нс 300
Относительная погрешность внутреннего кварцевого генератора ± 2·10-7
за 12 месяцев
Частота повторения ИМ-сигналов 50 Гц – 1 МГц
Потребляемая мощность, В·А 50
Диапазон рабочих температур, °С от -10 до +50
Габаритные размеры, мм 307х115х312
Масса, не более, кг 6
Интерфейсы КОП, RS-232

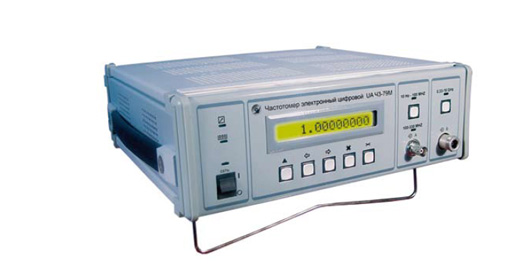

Частотомер электронный цифровой UA ЧЗ-79М

Частотомер электронный цифровой UA ЧЗ-79М



Технические характеристки

Наименование параметра Значение
Диапазон измеряемых частот 10 Гц … 18 ГГц
Уровень входных сигналов в диапазоне частот от 10 Гц до 330 МГц 50 мВ … 1 В
Уровень мощности входных сигналов в диапазоне частот от 0,33 ГГц до 18 ГГц, 20 мкВт … 5 мВт
Относительная погрешность внутреннего опорного кварцевого генератора ± 2,5 х 10-7
за 12 месяцев
Разрешающая способность измерения 0,1; 1; 10; 100 Гц;
1; 10; 100 кГц;
1; 10 МГц;
Рабочий диапазон температур, °С -10 … + 50
Потребляемая мощность от сети переменного тока, ВА 50
Параметры сети питания 220 ± 22 В
50 ± 0,5 Гц
Габариты 307х115х312 мм
Масса 5,5 кг

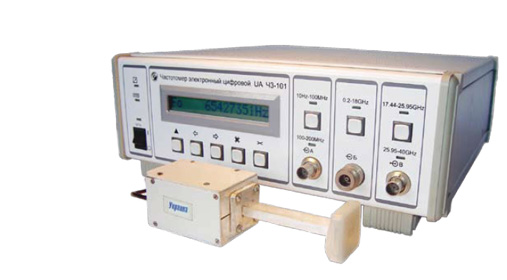

Частотомер электронный цифровой UA ЧЗ-101

Частотомер электронный цифровой UA ЧЗ-101



Технические характеристики

Наименование параметра Значение
Диапазон измерения частот НГ сигналов 10 Гц - 40 ГГц
Диапазон измерения частот ИМ сигналов 0,1 - 40 ГГц
Уровень входных сигналов НГ: 0,05 - 1 В (10 Гц - 330 МГц)
  ИМ:
  НГ и ИМ: 0,02 - 5 мВт (0,33 - 1 ГГц)
  НГ и ИМ: 0,03 - 5 мВт (1 - 5 ГГц)
  НГ и ИМ: 0,05 - 5 мВт (5 - 10 ГГц)
  НГ и ИМ: 0,1 - 5 мВт (10 - 40 ГГц)
Граница допустимой относительной погрешности внутреннего опорного генератора ± 2,5·10-7 за год
Длительность входных ИМ радиосигналов 0,3 мкс - 10 мс
Частота повторения ИМ радиосигналов 50 Гц - 1 МГц
Потребляемая мощность не более 50 ВА
Рабочий диапазон температур от -10 °С до +50 °С
Габаритные размеры 307х115х312 мм
Масса не более 6 кг
Интерфейсы КОП, RS-232
