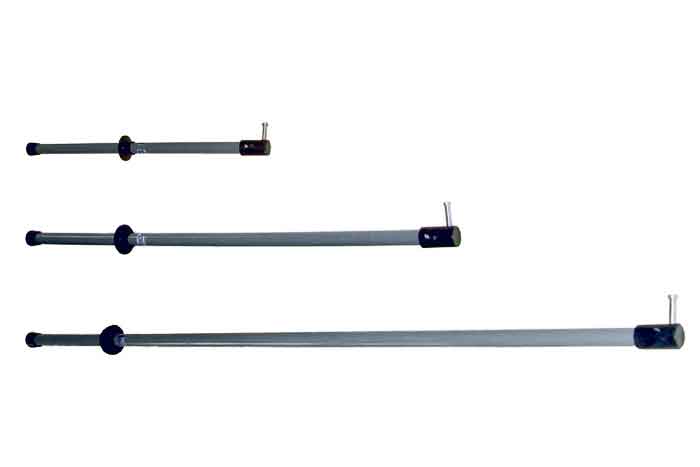

Штанги изолирующие ШО предназначены для оперативных переключений, проверки соединений на линиях электропередачи и подстанциях, установки деталей, разрядников и т.п.

Штанги ШОУ предназначены для замены трубчатых предохранителей типов ПК и ПКТ, управления разъединителями, и для выполнения других работ.

Конструктивное исполнение

Штанги состоят из:

рукоятки,
изолирующей части,
рабочей части.

Рабочая часть штанг ШО имеет палец для осуществления операций с разъединителями. Рабочей частью штанг ШОУ является манипулятор с раздвижными губками. Губка имеет палец для оперирования с разъединителями.

Штанги изолирующие типа ШО и ШОУ изготовлены из электроизоляционного стеклопластика и имеют защитно-декоративное покрытие, обеспечивающее длительный срок эксплуатации. Конструкцией изолирующих частей штанг обеспечивается герметичность внутренней полости, что исключает осаждение на внутренних стенках влаги, грязи, токопроводящей пыли.

Технические характеристики
Наименование показателей		Тип штанги
Наименование показателей		ШО-1	ШО (ШОУ)- 15	ШО (ШОУ)- 35	ШО-110*	ШО-220*
Номинальное напряжение электроустановки, кВ		до 1	от 2 до 15 включ.	св. 15 до 35 включ	св. 35 до 110 включ	св. 110 до 220 включ
Длина, мм	Изолирующей части	440	740	1140	1440	2540
Длина, мм	рукоятки	300	300	400	600	800
Длина штанги, мм, не более		875	1175 (1205)	1675 (1705)	2175 (2205)	3580 (3630)
Масса штанги, кг, не более		0.9	1.4 (1.7)	1.9 (2.2)	2.5 (2.8)	3.2 (3.4)
